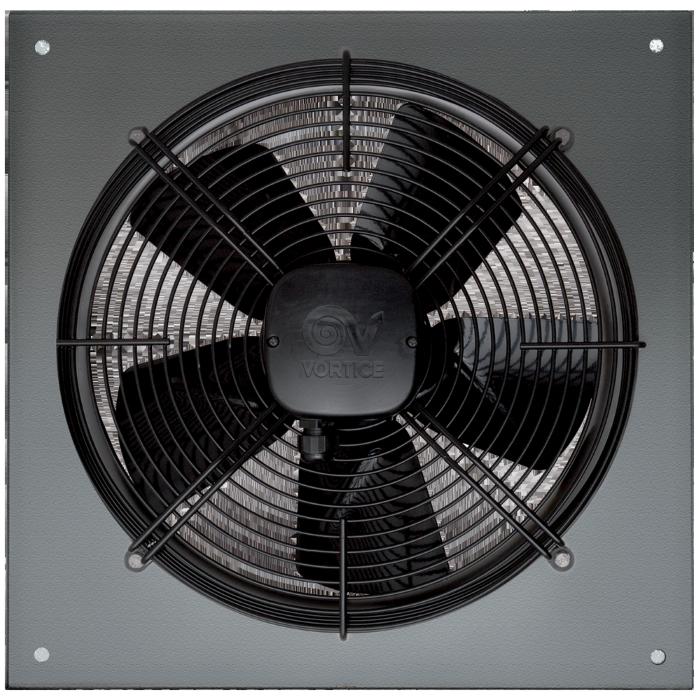

Ventilatori assiali industriali da parete di ridotto spessore, disponibili in diversi diametri ed in versione mono e trifase, particolarmente adatti alla ventilazione di locali commerciali ed industriali, quali uffici, palestre, ristoranti, discoteche, tintorie, capannoni.

• Diametro nominale 300 mm
• Pannelli, stampati in lamiera d’acciaio fosfatata, verniciati a polvere epossidica di colore grigio ad effetto martellato a garanzia della resistenza nel tempo dagli agenti atmosferici.
• Boccaglio, facente corpo unico con i pannelli, calibrato per ottimizzare il flusso d’aria, a profilo aerodinamico allungato per ottimizzare le prestazioni e facilitare la connessione al condotto di mandata.
• Griglia di protezione (conforme alla norma UNI ISO 13857), integrante la funzione di supporto motore, realizzata in anelli di acciaio elettrosaldato e verniciata con vernice epossidica nera. La semplice rimozione facilita la manutenzione e pulizia del ventilatore.
• Motore AC trifase ad 1 velocità, del tipo a rotore esterno per minimizzare gli ingombri assiali, con albero montato su supporti con cuscinetti a sfere, in classe F, termo-protetto.
• Portata massima 1696 m3/h
• Girante dinamicamente bilanciata (UNI ISO 1940, Punto 1 – Classe 6.3); 5 pale stampate in lamiera d’acciaio elettrozincata e verniciate a polvere poliestere di colore nero.
• Controllabile in velocità mediante regolatore Vortice.

DATI TECNICI

Corrente assorbita max (A)0,22
Diametro Nominale Condotto (mm)300
Frequenza (Hz)50
Grado Protezione IP54
Grado protezione motore IP54
IsolamentoI° classe
Numero Fasi (Ph)3
Numero Poli4
Peso (Kg)3,4
Potenza assorbita max (W)79
Temp. ambiente max funzionamento continuativo (°C)50
Tensione (V)400
Portata max (l/s)471
Portata max (m³/h)1696
Potenza sonora Lw [dB(A)]66,5
Pressione max (Pa)129
Pressione max alla max vel. (mmH2O)13
Pressione Sonora Lp in campo libero [dB(A)] 1 m55,5
Pressione Sonora Lp in campo libero [dB(A)] 3 m46
RPM1400
