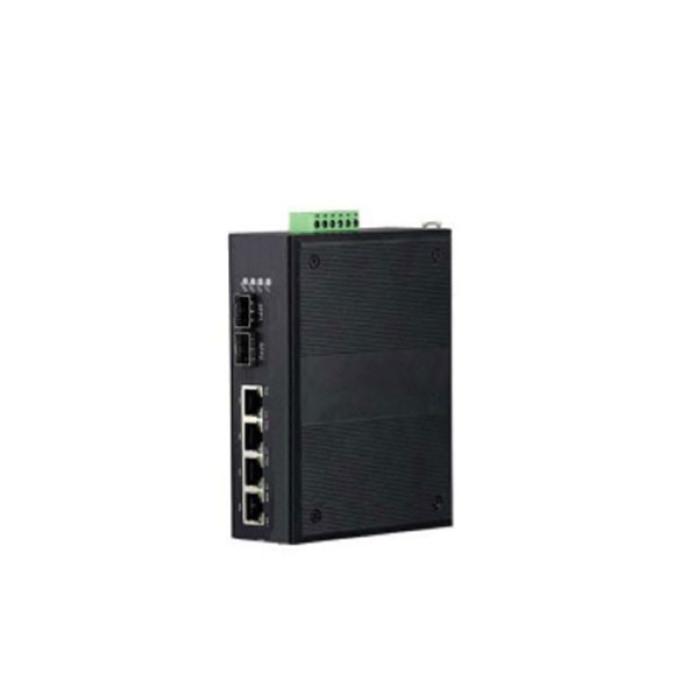

IL 4N-IG04P2F è uno Switch POE industriale (High Power Sourcing Equipment) conforme allo standard IEEE802.3af /at standard, che fornisce Power over Ethernet su cavi Lan in una rete Ethernet.


Grazie al Doppio slot Gigabit SFP, lo switch 4N-IG04P2F è in grado di estendere il collegamento Ethernet attraverso cavi in fibra ottica. Con l'alimentazione PoE si elimina la necessita di alimentare individualmente le periferiche quali ( Videocamere IP e Access Point Wireless) collegate allo switch.
Inoltre l'esteso range di temperatura sopportato ne consente l'installazione in ambienti esterni non condizionati o in ambienti industriali. Il 4N-IG04P2F dispone di 4 porte 10/100/1000Base-T per connettori RJ-45 e 2 slot SFP compatibili con qualsiasi tipo di transceiver SFP 1000Base-X.
ll 4N-IG04P2F e uno Switch POE industriale unmanaged con prestazioni ed affidabilità di alto livello che soddisfano I principali requisiti di una rete Lan industriale. È progettato per estendere la distanza della rete convertendo i dati Ethernet Gigabit da cavo Lan in rame a cavo in fibra ottica multimodale o monomodale. Il 4N-IG04P2F consente operazioni in tempo reale, non richiede alcuna configurazione funzionando immediatamente non appena lo si accenderà ( Plug and Play ). Inoltre, può essere installato su guida DIN o a parete.
Specifiche Tecniche
Modello4N-IG04P2F
Protocolli Standards
IEEE802.3 10Base-T,

IEEE802.3u 100Base-TX

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-SX/LX standards

IEEE802.3x Flow control and back pressure

IEEE802.1d Spanning Tree,

IEEE802.1Q VLANs

IEEE802.3af/at POE

Performance
Processing Type : Store and Forward

MAC Table Size: 1024bit

Buffer Space: 1Mbit

Back bandwidth: 12G

Time Delay: <20µs

Porte in Rame
Data Rate: 10/100/1000M

Connettori: RJ45 x 4

Distanza: 100m

Porte in Fibra Ottica
Data Rate: 1.25G

Connettori: SFP slot x 2

Distanza: Variabile in base alla tipologia di SFP Transceivers

Indicatori LED
PWR1: ON=Power Connected

PWR2: ON= Power Connected

FL/A: ON=Fiber Connected; Active=Data Transmitting

TL/A: ON=Copper Connected; Active= Data Transmitting

Alimentazione
Input Voltage: 12~56 VDC, redundant power inputs

Power Consumption: 48+15.4Wx4=110W (POE af)

48+30Wx4=168W (POE at) full loading

Protection: Overload Current; Reverse Polarity

Connector: Terminal Block

Funzionalita d’ Ambiente
Operating Temperature: -40 °C ~ +85 °C

Storage Temperature: --40 °C ~ +95 °C

Relative humidity: 5-95% ( no condensation)

Caratteristiche
Housing: IP40 Protection, Aluminum Alloy

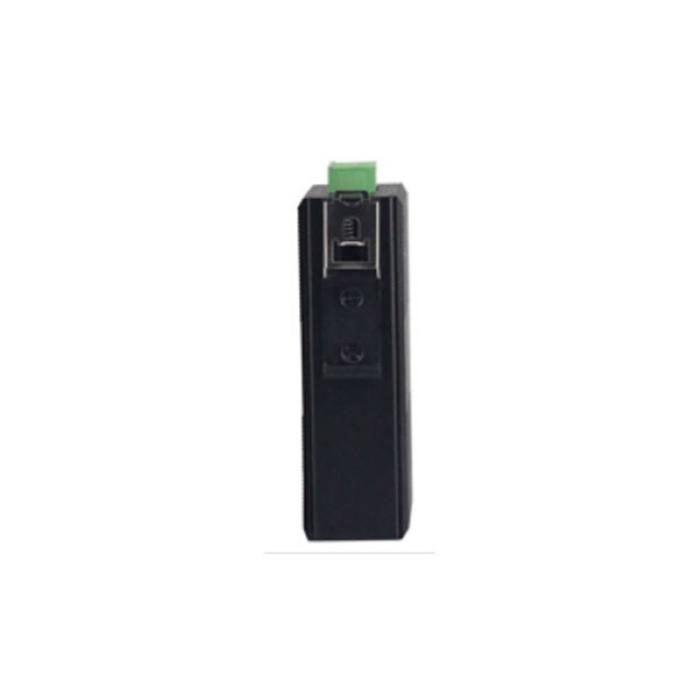

Montaggio: DIN-Rail , a Parete

Dimensioni: 138*107*45mm

Peso: 0.48kg(device)
