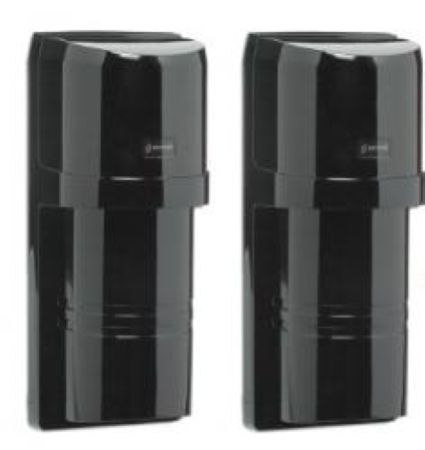

RAY di BENTEL è una barriera da esterno ad infrarossi attivi della Bentel Security. Prodotta con materiali selezionati, risulta robusta e resistente e adatta a compensare eventuali dilatazioni dovute alle escursioni termiche. Di ridotte dimensioni (175x70 mm) si integra in modo discreto in svariate protezioni, in ambienti esterni ed interni. La portata max. in esterno per il modello RAY60 è di 60 mt.

La modularità rende possibile l’uso di RAY in un largo numero di configurazioni installative. Il facile allineamento ottico e strumentale ne rende l’installazione semplice e veloce. Non necessita di nessun sincronismo filare in quanto ogni raggio è riconosciuto tramite codici ottici differenziati. La logica di funzionamento d’allarme è gestita da un microprocessore che a seconda dell’interruzione dei raggi e della velocità d’interruzione stessa, decide quando ritenere valido un
allarme distinguendo ed eliminando eventuali falsi allarmi. I pochi fori e la particolare plastica, oltre a rendere ancora più robusta RAY, consente di filtrare maggiormente gli eventuali disturbi provenienti dai raggi del sole.

Cautele nella Installazione:

Per l’installazione delle barriere: evitare che una forte luce abbagli il ricevitore o il trasmettitore (raggi del sole o fari di automobili); non installare le barriere su superfici non stabili; non installare le barriere in prossimità di alberi o
arbusti che possono interrompere il raggio delle barriere stesse (considerare le stagioni); non installare le barriere in luoghi dove vengano continuamente spruzzate da acqua sporca o da spruzzi di mare diretti.

CARATTERISTICHE:

Rivelatore fotoelettrico doppio raggio a infrarosso attivo
LED di segnalazione dello stato dell'impianto
Eccellente immunità alle radiofrequenze
Uscita allarme
Uscita antisabotaggio
Alimentazione: 10 ÷18 Vcc
Corrente: < 43 mA
Grado di protezione dell'involucro: IP54
4 Canali selezionabili

CARATTERISTICHE TECNICHE:

Modello RAY60-S
Portata (all’esterno) 60 m 100 m
Tipo di rilevamento Doppio raggio, pulsante sincronizzato
Raggio infrarosso IR LED
Canali multipli 4 canali selezionabili
Tensione di alimentazione 10,8 ÷ 25V_
Corrente trasmettitore Max 60 mA Corrente ricevitore
Tempo di risposta 50 ÷ 700 ms
LED Ricevitore Verde ON: sensibilità buona
Rosso ON: allarme
LED Trasmettitore (verde) Alimentazione
Uscita di allarme Scambio libero di relè
1C-30V(AC/DC) 1A max.
Reset: tempo di interruzione
e ritardo (2±0.5sec)
Uscita antisabotaggio Microswicth (COM, NC)
Scambio libero di relè
1C-30V(AC/DC) 1A max.
Temperatura di funzionamento -20 ÷ +60 C°
Regolazione Raggi Orizzontale: 190° (±95°),
Verticale: 20° (±10°)
Materiale Coperchio: Policarbonato,
Base: ABS
Peso Tx: 305 g, Rx: 315g
Grado IP IP 54
