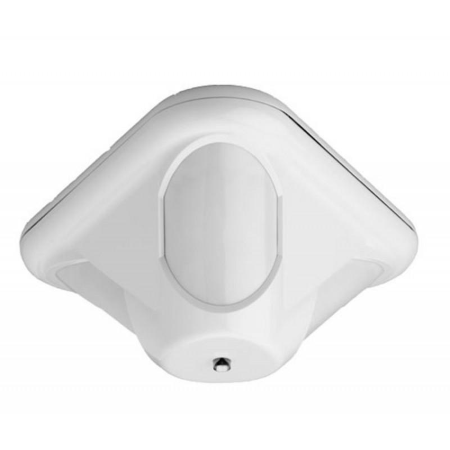

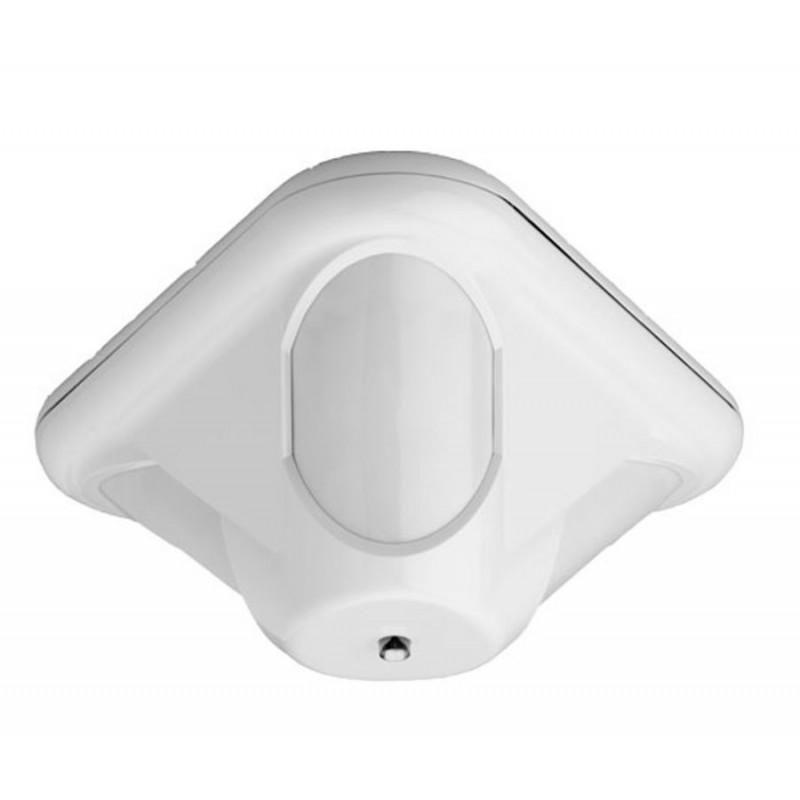

DS9370 è un sensore da esterno per montaggio a soffitto fino ad un'altezza di 7.5mt. Altezza di montaggio fino a 7,6 m. Dispone di un'ottica completamente regolabile per regolazione personalizzata della copertura. Telaio con cerniera e piastra base per una semplice installazione e LED ad alta efficienza per agevolare le operazioni di verifica copertura
Il sensore ha ua copertura di 360° x 21 m.

Ogni rilevatore PIR/microonde TriTech serie DS9370 è panoramico ed utilizza diverse tecniche di elaborazione brevettate per offrire prestazioni di rilevazione eccezionali eliminando i falsi allarmi. Ogni modello può essere montato a soffitto ad un'altezza di 7,6 m. Grazie a tre sezioni PIR completamente regolabili, DS9370 fornisce una copertura integrale a tutte le altezze e la possibilità di personalizzare la copertura per aree specifiche.


FUNZIONI DI BASE:

Elaborazione del segnale: Utilizza tecnologie ad infrarossi passivi e microonde per generare un allarme quando entrambe le tecnologie di rilevazione vengono attivate contemporaneamente. Per l'attivazione dell'allarme è necessario che le segnalazioni di allarme di entrambe le tecnologie siano riconosciute.
First Step Processing: La tecnologia FSP consente una risposta praticamente immediata ai soggetti umani, senza compromettere l'immunità ai falsi allarmi generati da altre fonti. Regolando la sua sensibilità in base ad ampiezza, polarità, pendenza e sincronizzazione, l'FSP elimina la necessità per l'installatore di selezionare i livelli di sensibilità per l'applicazione. Ogni sensore viene valutato singolarmente ed entrambi devono concordare sullo stato di allarme prima che il relè di allarme venga attivato.
Elaborazione del segnale microonde: L'elaborazione adattativa si regola in base ai disturbi ambientali di fondo. In questo modo si riducono i falsi allarmi mantenendo le prestazioni di rilevazione.
Supervisione microonde: I circuiti di analisi brevettati, completamente supervisionati, in caso di anomalia consentono l'attivazione dell'allarme basandosi solo sulla tecnologia PIR.
Funzioni di test: Il LED ad alta efficienza consente una visione ottimale sia angolare che in altezza dello stato del rilevatore per agevolare le operazioni di walk test. La funzione della memoria allarmi consente al rilevatore di mantenere attivato il LED di allarme per individuare il rilevatore scattato Il controllo remoto dei LED per il walk test permette di attivare/disattivare il LED utilizzando un ingresso senza accedere al rilevatore.

Specifiche tecniche:

Design custodia Design: Il telaio modulare ed il design della base di montaggio con cerniera garantiscono un facile accesso agli interruttori per la configurazione ed il cablaggio sul campo.
Dimensioni: 8,9 cm x 17,8 cm (3,5 X 7")
Materiale: Custodia in plastica ABS ad elevata resistenza
Note ambientali Temperatura di esercizio: Da -40°C a +49°C Per installazioni certificate UL, da 0 °C a +49°C
Immunità alle interferenze da radiofrequenze (RFI): Nessun allarme o setup su frequenze critiche nella gamma compresa tra 26 MHz e 950 MHz a 50 V/m.
DS9370-C: Conforme alla classe ambientale II (EN50130-5)
Frequenza microonde
DS9370 e DS9370-BEL 10,525 GHz
DS9370-C 10,588 GHz
Montaggio Gamma altezza: Da 3 a 7,6 m consigliata
Posizione: Viene montato direttamente a soffitto od in una scatola elettrica ottagonale standard di 10,2 cm (3,5").
Uscite Allarme Relè reed Form C portata 3 W, 125 mA a 28 VDC, per carichi resistivi.
Antimanomissione Sistema antimanomissione e antirimozione. Interruttore antimanomissione normalmente chiuso (con coperchio in posizione)
Portata contatti a 28 VDC, 125 mA max.
Requisiti di alimentazione Corrente: 19 mA in standby, 39 mA in allarme.
Tensione: Da 9 a 15 VDCSpecifiche tecniche:

Design custodia Design: Il telaio modulare ed il design della base di montaggio con cerniera garantiscono un facile accesso agli interruttori per la configurazione ed il cablaggio sul campo.
Dimensioni: 8,9 cm x 17,8 cm (3,5 X 7")
Materiale: Custodia in plastica ABS ad elevata resistenza
Note ambientali Temperatura di esercizio: Da -40°C a +49°C Per installazioni certificate UL, da 0 °C a +49°C
Immunità alle interferenze da radiofrequenze (RFI): Nessun allarme o setup su frequenze critiche nella gamma compresa tra 26 MHz e 950 MHz a 50 V/m.
DS9370-C: Conforme alla classe ambientale II (EN50130-5)
Frequenza microonde
DS9370 e DS9370-BEL 10,525 GHz
DS9370-C 10,588 GHz
Montaggio Gamma altezza: Da 3 a 7,6 m consigliata
Posizione: Viene montato direttamente a soffitto od in una scatola elettrica ottagonale standard di 10,2 cm (3,5").
Uscite Allarme Relè reed Form C portata 3 W, 125 mA a 28 VDC, per carichi resistivi.
Antimanomissione Sistema antimanomissione e antirimozione. Interruttore antimanomissione normalmente chiuso (con coperchio in posizione)
Portata contatti a 28 VDC, 125 mA max.
Requisiti di alimentazione Corrente: 19 mA in standby, 39 mA in allarme.
Tensione: Da 9 a 15 VDC
