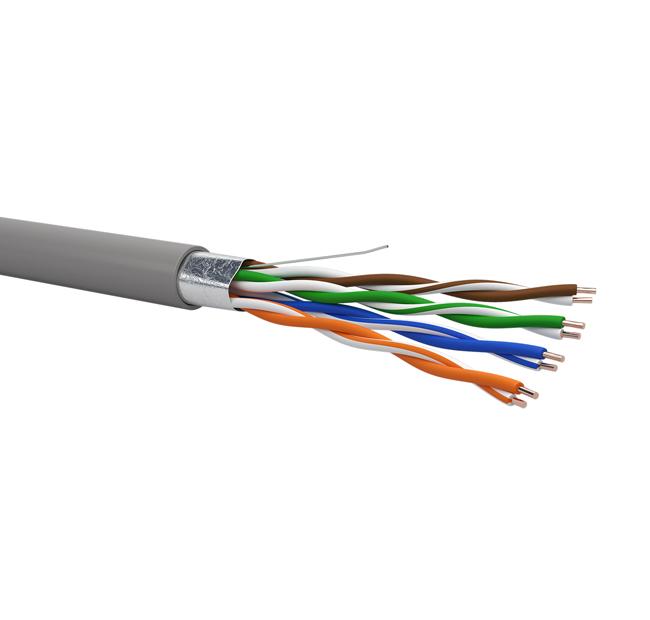

Cavo F/UTP di categoria 5E a 4 coppie (100 Ohm), schermato con nastro di alluminio, guaina in PVC non propagante la fiamma, testato fino a 200 MHz. Idoneo per la realizzazione di canali trasmissivi in Classe D.

APPLICAZIONI
Cavo adatto alla realizzazione di sistemi di cablaggio generici in accordo con le normative EN 50173, ISO/IEC 11801. Ideale per applicazioni per interno in classe D fino a 1GbE su protocollo IEEE 802.3ab e PoE/PoE+/PoE++. Le caratteristiche elettriche eccedono i requisiti di CAT.5E

CERTIFICAZIONI
Cavi di trasmissione dati di Categoria 5E secondo ISO/IEC 11801-1/2:2017
IEC 61156-5:2012
EN 50173-1/2:2018
EN 50288-31:2013
ANSI/TIA-568.2-D

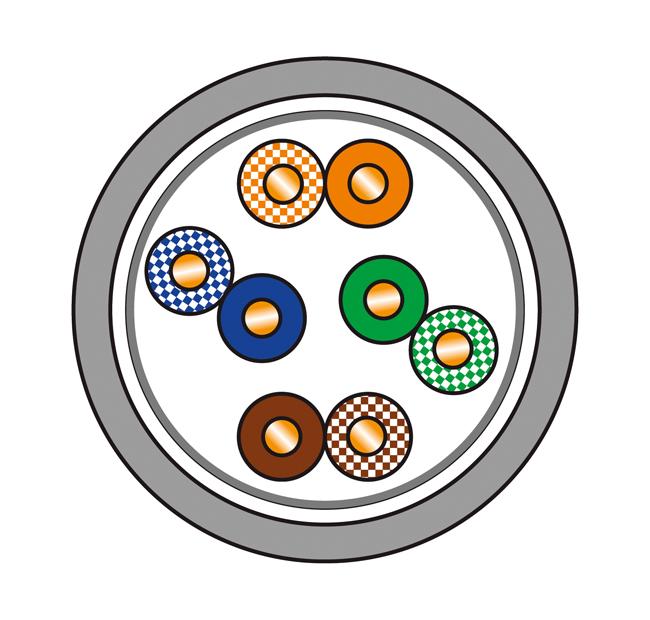

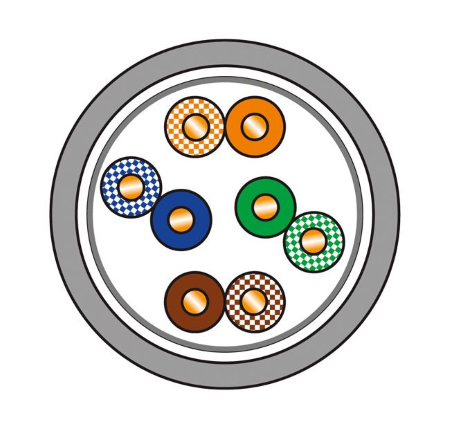

CARATTERISTICHE COSTRUTTIVE
Materiale/diametro conduttore
Rame rosso/AWG 24/1 (0,51 mm)
Materiale/diametro isolamento
Polietilene solido diam max 1,07 mm
Schermo su cordato
Nastro AI/PET + Filo continuità CuSn
Diametro esterno
6,1 mm
Materiale/colore guina est.
PVC / Grigio RAL 7032
Peso
42 Kg/Km

CARATTERISTICHE MECCANICHE
Uso
Interno
Raggio di curvatura Installazione
8 x diametro esterno
Raggio di curvatura Funzionamento
4 x diametro esterno
Tiro Max Cavo
110 N (11kg max.)
Temperatura Installazione
Da 0°C a +50°C
Temperatura Funzionamento
Da -10°C a +60°C

COMPORTAMENTO AL FUOCO
Regolamento CPR
EN 50575
Reazione al fuoco
EN 60332-1-2
CEI 20-35/1-2

CARATTERISTICHE ELETTRICHE
Resistenza conduttori (in loop)
16,8 Ohm/100m
Resistenza di isolamento
5 GOhm x km
Capacità mutua
49 pF/m
Sbilancio capacitivo
1000 pF/km
Velocità nominale di propagazione NVP
72%
Max. ritardo di propagazione
480 ns/100m
Impedenza caratteristica
100 ± 15 Ohm
