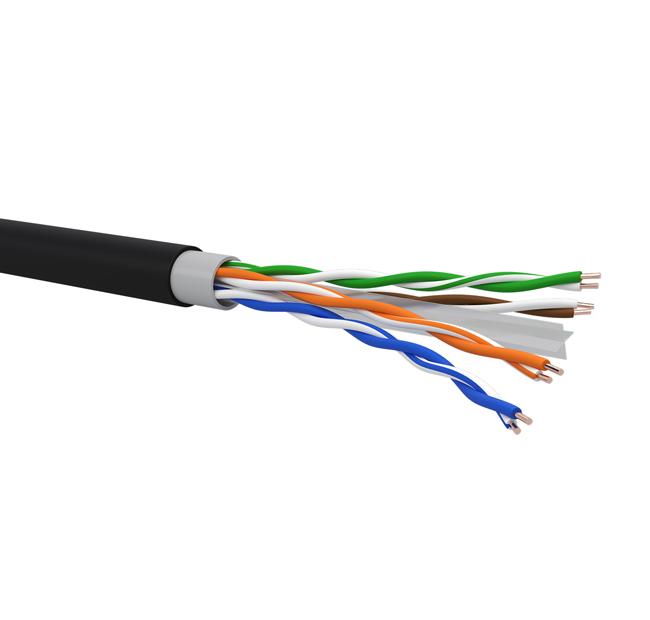

Cavo U/UTP di categoria 6 non schermato a 4 coppie (100 Ohm) con separatore a croce e doppia guaina di rivestimento: interna in PVC non propagante la fiamma; esterna in PE. Testato fino a 500 MHz. Idoneo per la realizzazione di canali trasmissivi in Classe E.

CARATTERISTICHE GENERALI
Applicazioni e performance
Cavo adatto alla realizzazione di sistemi di cablaggio generici in accordo con le normative EN 50173, ISO/IEC 11801. Ideale per applicazioni per esterno in classe E fino a 1GbE su protocollo IEEE 802.3ab e PoE/PoE+/PoE++. Le caratteristiche elettriche eccedono i requisiti di CAT.6

PRESTAZIONI
Certificazioni
Cavi di trasmissione dati di Categoria 6 secondo
ISO/IEC 11801
IEC 61156-5 Ed.2.1
EN 50173-1
ANSI/TIA-568-C.2
Certificato secondo la CEI UNEL 36762 per la posa dei cavi di segnale in coesistenza con cavi di energia aventi marcatura 450/700V e 0,6/1kV utilizzati per sistemi a tensione nominale verso terra (UO) fino a 400V

CARATTERISTICHE COSTRUTTIVE
Materiale/diametro conduttore
Rame rosso/AWG 23/1 (0,57 mm)
Materiale/diametro isolamento
Polietilene solido diam max 1,0 mm
Diametro esterno
7,1 mm
Materiale/colore guina int.
PVC/Bianco RAL 9018
Materiale/colore guina est.
PE/Nero RAL 9005
Peso
46 Kg/Km

CARATTERISTICHE MECCANICHE
Uso
Esterno
Raggio di curvatura Installazione
8 x diametro esterno
Raggio di curvatura Funzionamento
4 x diametro esterno
Tiro Max Cavo
110 N (11kg max.)
Temperatura Installazione
Da 0°C a +50°C
Temperatura Funzionamento
Da -10°C a +60°C

COMPORTAMENTO AL FUOCO
Regolamento CPR
EN 50575
Reazione al fuoco
EN 60332-1-2
CEI 20-35/1-2
(valida solo per la guaina interna)

CARATTERISTICHE ELETTRICHE
Resistenza conduttori (in loop)
16,4 Ohm/100m
Resistenza di isolamento
5 GOhm x km
Capacità mutua
48 pF/m
Sbilancio capacitivo
1000 pF/km
Velocità nominale di propagazione NVP
68%
Max. ritardo di propagazione
485 ns/100m
Impedenza caratteristica
100 ± 15 Ohm
