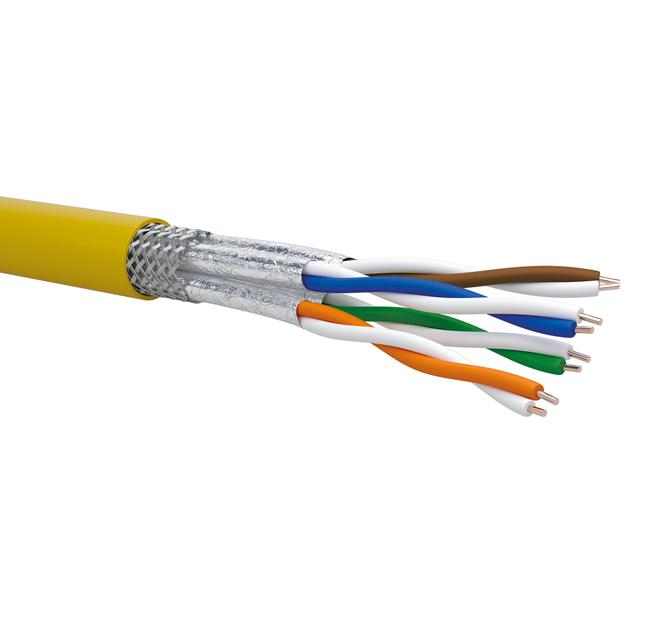

Cavo S/FTP di categoria 7 a 4 coppie (100 Ohm), schermato con nastro in alluminio sulle singole coppie più treccia in rame stagnato sul cordato, guaina FR-LSZH (Fire Retardant – Low Smoke Zero Halogen) non propagante la fiamma e l’incendio, testato fino a 1 GHz. Idoneo per la realizzazione di canali trasmissivi di Classe F.

APPLICAZIONI
Cavo adatto alla realizzazione di sistemi di cablaggio generici secondo le norme EN 50173, ISO/IEC 11801. Ideale per applicazioni per interno in classe D, E, EA e F superiori a 10 GbE su protocollo IEEE 802.3an, PoE/PoE+/ PoE++ e per applicazioni Multimedia (Video, Data, Voice). Le caratteristiche elettriche eccedono i requisiti di CAT. 7

CERTIFICAZIONI
Cavi di trasmissione dati di Categoria 7 secondo ISO/IEC 11801-1/2:2017
IEC 61156-5:2012 Ed.2.1
EN 50173-1/2:2018
ANSI/TIA-568.2-D

CARATTERISTICHE COSTRUTTIVE
Materiale/diametro conduttore
Rame rosso/AWG 23/1 (0,58 mm)
Materiale/diametro isolamento
Polietilene espanso diam max 1,35 mm
Schermo su cordato
Treccia in rame stagnato
Schermo sulle coppie
Nastro Al/PET
Diametro esterno
7,8 mm
Materiale/colore guina est.
LSZH/Giallo RAL 1021
Peso
64 kg/Km

CARATTERISTICHE MECCANICHE
Uso
Interno
Raggio di curvatura Installazione
8 x diametro esterno
Raggio di curvatura Funzionamento
4 x diametro esterno
Tiro Max Cavo
110N (11 kg max.)
Temperatura Installazione
Da 0°C a +50°C
Temperatura Funzionamento
Da -10°C a +60°C

COMPORTAMENTO AL FUOCO
Regolamento CPR
EN 50399
Reazione al fuoco
EN 60332-1-2
CEI 20-35/1-2
Densità fumi
EN 61034-2
CEI 20-37/3-1
Emissione gas Acidi
EN 60754-2
CEI 20-37/2-2

CARATTERISTICHE ELETTRICHE
Resistenza conduttori (in loop)
18.6 Ohm/100m
Resistenza di isolamento
5 GOhm x km
Sbilancio capacitivo
3300 pF/km
Velocità nominale di propagazione NVP
74%
Max. ritardo di propagazione
534 ns/100m
Impedenza caratteristica
100 ± 15 Ohm
