Cavo F.M.C. MTK 65 SW non schermato a coppie simmetriche utilizzato per il cablaggio orizzontale nei sistemi LAN in Cat.6 e per la distribuzione di segnali video analogici e digitali. Dotato di una armatura metallica e tripla guaina per la posa in esterni e interrata. Cavo armato anti roditore.
Cavo adatto per applicazioni PoE (IEEE 802.3af)

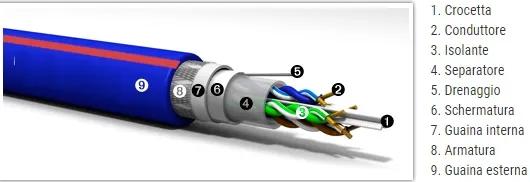

Caratteristiche fisiche
Costruzione: 4 coppie twistate non schermate
Conduttori: CU – Rame rosso
Diametro dei conduttori: 0,57 mm (23 AWG)
Dielettrico: Polietilene alta densità
Diametro del dielettrico: 1,0 ± 0,08 mm
Setto separatore: PE Polietilene
I Guaina: PVC
Colore: Grigio (RAL 7044)
Spessore della guaina: 0,50 mm
Diametro: 6,00 ± 0,20 mm
II Guaina: FR-PE Polietilene
Colore: Nero
Spessore della guaina: 0,60 mm
III Guaina: HDPE
Colore: Nero
Spessore della guaina: 0,55 mm
Diametro esterno: 8,30 ± 0,20 mm
Armatura
Materiale: Treccia in fili d'acciaio
Costruzione: 0,20 mm x 24 x 5
Guaina esterna: FR-PE
Colore: Nero
Spessore della guaina: 0,80 mm
Diametro esterno: 11,00 ± 0.30 mm

Caratteristiche elettriche
Impedenza: 100 ± 15 Ohm
Velocità di propagazione: 70%
Capacità della singola coppia: <= 50 pF/m @ 1 kHz
Resistenza dei conduttori: <= 83,0 Ohm/km @ 20° C
Tensione di prova della guaina: 2.0 kVac
Cavo per posa fissa non idoneo come cavo di potenza. Massima tensione applicabile per la tele alimentazione degli apparati: <75 Vdc o 50 Vac

Caratteristiche meccaniche e ambientali
Temperatura operativa: -20°C/+60°C
Temperatura di installazione: 0°C/+40°C
Raggio minimo di curvatura: 8 volte il diametro
Peso: 140,0 gr/m
Max forza di tiro 100 N (Max forza applicabile al cavo privo di armatura )
Resistenza allo schiacciamento 5000 N/m

In modalità PoE, nel valutare la temperatura di esercizio, tenere in considerazione anche il calore generato dai cavi percorsi dalla corrente elettrica.
Reazione al fuoco
Euroclass: Eca EN50575:2014+A1:2016 – D.o.P. Nr. 170075
Cavo adatto per la posa singola o a fascio dove non sono richiesti particolari accorgimenti contro il rischio di propagazione degli incendi sui cavi in fascio. Il cavo non è adatto per l’uso in aree a rischio rilevante in caso di incendio, ove sia richiesto l’impiego di cavi di Euro-class Cca,s1b,d1,a1 o maggiore.

Norme tecniche applicabili
EN 50173 – EN 50288-2-1 - ISO/IEC 11801 – TIA/EIA 568-B2
CEI UNEL 36762
RoHS 2002/95 EC & 2011/65 EC & Reach 2017/227 e s.m.i.
Regolamento UE 2023/988 – Sicurezza generale dei prodotti
C.P.R. 305/2011
Marchio CE
