*Modulo di espansione Digitale/Transistore 24 VDC

Descrizione

Modulo di espansione DM16 24R, PS / I / O: 24 V CC / 24 V CC / relè, 8 DI / 8 DO, 4 HP



Ingressi discreti: 8 ingressi digitali con tensione fino a 28,8 V CC - La tensione di ingresso deve corrispondere alla tensione di alimentazione del modulo, ovvero 24 V CC
Uscite discrete: 8 uscite relè ("contatto pulito"): corrente 10 A (uscita) a tensione fino a 240V

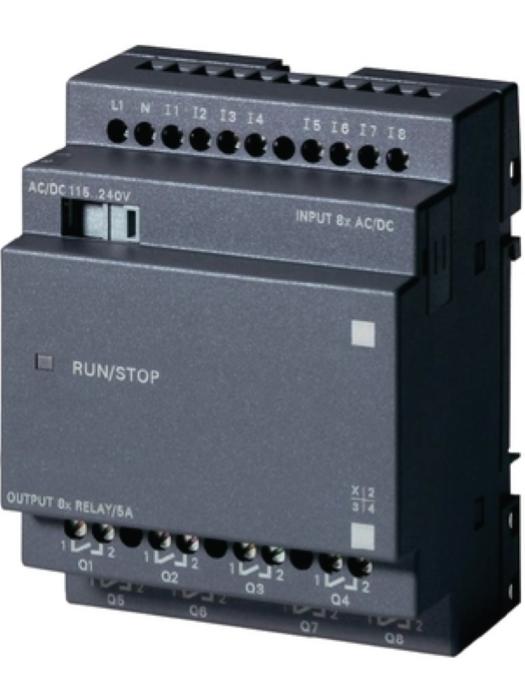

costruzione: L'alloggiamento del modulo contiene: - il lato sinistro - un connettore bus interno con pin di codifica per il collegamento al modulo LOGO! Base.o modulo di espansione sinistro - morsetti a vite per il collegamento di segnali di alimentazione e di ingresso (superiore) / uscita (in basso) - lato destro - interfaccia bus interna con slot di codifica per il collegamento dei seguenti moduli di espansione o moduli di comunicazione - cursore per spostare il connettore interno del bus nella posizione di lavoro Indicatore di stato RUN / STOP
esecuzione: esecuzione standard (comune industriale): - condizioni industriali comuni di utilizzo - intervallo di temperatura di esercizio 0 ... +55 ° C - condizioni non aggressive per l'umidità (10 ... 95%, senza condensa), pressione, contaminazione e sollecitazioni meccaniche
Connessione dei conduttori: terminali a vite per il collegamento: - un cavo con sezione di 2,5 mm2 (1x 2,5 mm2) - due cavi con sezione di 1,5 mm2 (2x 1,5 mm2)
temperature: temperatura ambiente: - funzionamento 0 ... +55 ° C - durante lo stoccaggio e il trasporto -40 ... +70 ° C
installazione: montaggio su guida DIN, 35 mm o montaggio piatto con viti attraverso i fori nelle alette retrattili
scopo: il modulo di espansione LOGO!DM16 24R v6.0 6ED1055-1NB10-0BA0 fornisce: - un aumento del numero di ingressi / uscite digitali locali serviti da un singolo modulo di base logico LOGO! di gestione
