Rivelatore a Microonde ad effetto Doppler "ALFA"
1.Generalità
Alfa è un rivelatore elettronico anti-intrusione a
microonde che grazie alle sue ridotte dimensioni può
essere impiegato in qualsiasi situazione ambientale.
L’ampia possibilità di regolazione e l’elevato grado di
copertura orizzontale ne semplificano l’installazione.
2.Collegamento cavi
Collegare i cavi di alimentazione e di allarme alla
morsettiera MS1 come indicato in tabella 1. I cavi
devono passare attraverso lo snodo. Nel caso in cui i
cavi percorrano la superficie della parete sulla quale
s’installa il rivelatore sfruttare il prescasso presente
sulla staffa.
1 13,8 V —
2 GND
3 Contatto allarme
4 Contatto allarme
5 Inibizione
6 Contatti anti-manomissione
7 Contatti anti-manomissione
Tab. 1
3.Orientamento
Scegliere la posizione del rivelatore, con l’ausilio dei
diagrammi d’irradiazione mostrati in fig. 2, tenendo
inoltre presente che lo snodo permette un’angolazione
+/- 30° sull’asse orizzontale e di +/- 25° su quello
verticale.
Lo snodo va dapprima lasciato con una leggera frizione
durante l’orientamento, poi serrato definitivamente
dopo la taratura e l’orientamento opportuni.
Nota: nel caso di spiccato orientamento del
sensore verso il basso la staffa dovrà essere
necessariamente montata con i fori di fissaggio
verso l’alto.
4.Taratura

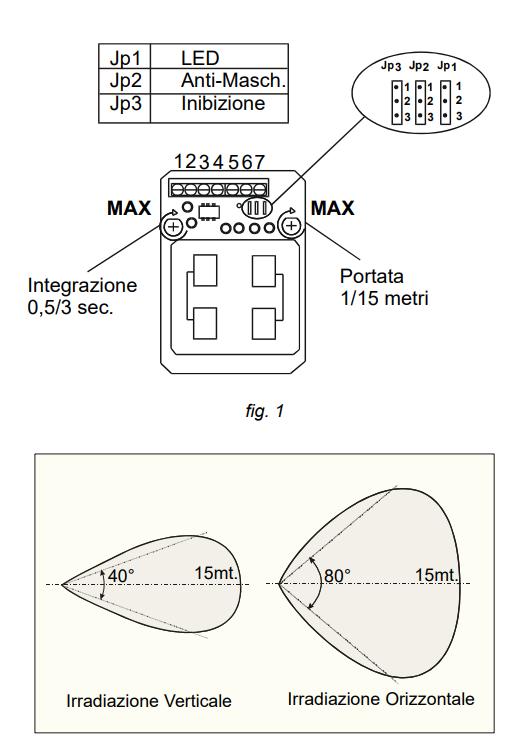

Su Alfa sono presenti due regolazioni continue per la
taratura della portata e dell’integrazione (vedi fig.1).
L’impostazione di fabbrica è metà portata (7/8 m) e
metà integrazione (1,5 sec.). Modificare le impostazioni
agendo sul potenziometro P1 (Portata) e P2
(Integrazione). La rotazione in senso orario incrementa
i valori.
Dopo la taratura è possibile escludere la funzionalità
del led spostando Jp1 in posizione 2-3.
5.Avvertenze
Evitare che mobili, scaffalature, ecc. creino zone cieche
nell’area protetta.
L’installazione di più sensori nello stesso ambiente è
possibile a condizione che non siano posti sulla stessa
direttrice d’emissione.
Evitare che l’energia irradiata colpisca superfici
riflettenti ai segnali a microonde (metallo, specchi,
ecc.).
6.Specifiche tecniche
Alimentazione 9 V — 16 V —
Tensione nominale Vn 13,8 V —
Corrente assorbita a Vn 45 mA
Frequenza 9,470 GHz; 9,900 GHz;
10,525 GHz; 10,587 GHz
Massima potenza irradiata 25 mW E.I.R.P.
Caratteristiche segnale
emesso
Continuo
Portata Regolabile da 1 15 mt
Integrazione (ritardo interventi) Regolabile da 0,5 3 sec
Antimascheramento Presente escludibile (Jp2 in
posizione 2-3)
Inibizione (nessuna
segnalazione d’allarme)
Presente ingresso positivo o
negativo (ved. Selez. Jp3)
Anti-manomissione Presente
Anti-strappo Presente (opzionale)
Temperatura di funzionamento +5°C 40 °C
Resistenza contatto d’allarme
n.c.
28 ohm
Ritenuta allarme 500 ms
7.Impostazione Jumper
Jumper Posizione Funzione
1 1-2 Led attivo
1 2-3 Led escluso
2 1-2 Anti-mascheramento attivo
2 2-3 Anti-mascheramento escluso
3 1-2 Inibizione negativa (Gnd)
3 2-3 Inibizione positiva (+ 13,8 V)
