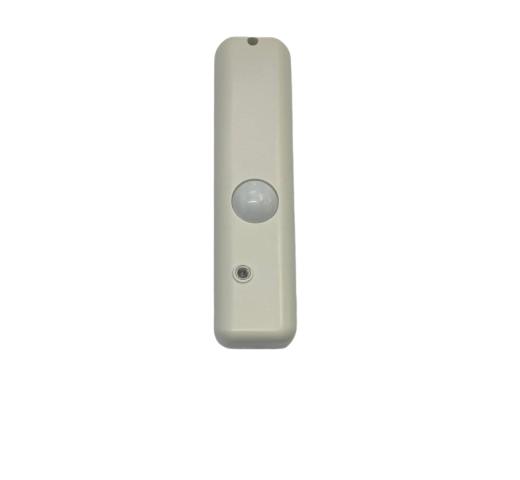

Il sensore IF15R è un sensore a raggi infrarossi passivi in grado di creare una barriera di protezione "a tenda" utile per porte e finestre o ovunque sia necessario rilevare un movimento che avviene lungo un'unica direzione. Utilizza un dispositivo piroelettrico a doppio elemento per una maggior reiezione ai disturbi ambientali. Una speciale lente di Fresnel focalizza i raggi infrarossi garantendo ottima sensibilità; ha una portata di circa 3m, un Jumper di selezione per il funzionamento NORMALE o in TEST e 4 tipi di messaggi via radio: Allarme, Tamper, Batteria scarica e supervisione.
Installazione
Orientare il sensore su corpi fissi che non distino oltre 2,5 metri.
Agire leggermente sull'inclinazione del sensore per dirigere il fascio solo dove è necessario.
Il sensore IF15R non deve essere utilizzato :
In luoghi esposti ad agenti atmosferici (pioggia, vento, grandi sbalzi termici, ecc.).
A diretta esposizione dei raggi solari. in posizione orizzontale o obliqua se orientato verso l'alto.
In posti dove le trasmissioni radio possono essere difficoltose (reti metalliche ecc.)
N.B. si consiglia comunque sempre un test di portata radio.
PROGRAMMAZIONE:
Per quanto riguarda la programmazione, fare riferimento ai manuali delle apparecchiature radio utilizzate, in particolare alla descrizione di programmazione dei sensori.
E' utilizzabile su espansione radio per centrali filari, sistema radio, interfaccia radio su relé.
TEST DEL SENSORE:
Abilitare la modalità test delle apparecchiature riceventi in modo da non avere allarmi tamper, mettere il Jumper sul sensore in posizione TEST, alimentare il sensore e attendere per circa 1' che si stabilizzi. Posizionare il sensore nel punto prescelto.
Richiudere il sensore e verificare che, muovendosi, il led del sensore si accenda e che nello stesso tempo la centrale riceva il segnale trasmesso. Una volta definita la posizione fissare definitivamente il Sensore.
Al termine del fissaggio spostare il JUMPER in posizione NORMAL. Tale posizione consente al sensore di andare in standby quando rileva diversi movimenti (min 3 max 5)
nell'aria protetta garantendo così il risparmio energetico (batteria).
Il ripristino avviene dopo 2/4 min circa.
Nota: Se il Jumper viene lasciato in posizione TEST l'autonomia della batteria verrà drasticamente ridotta.
