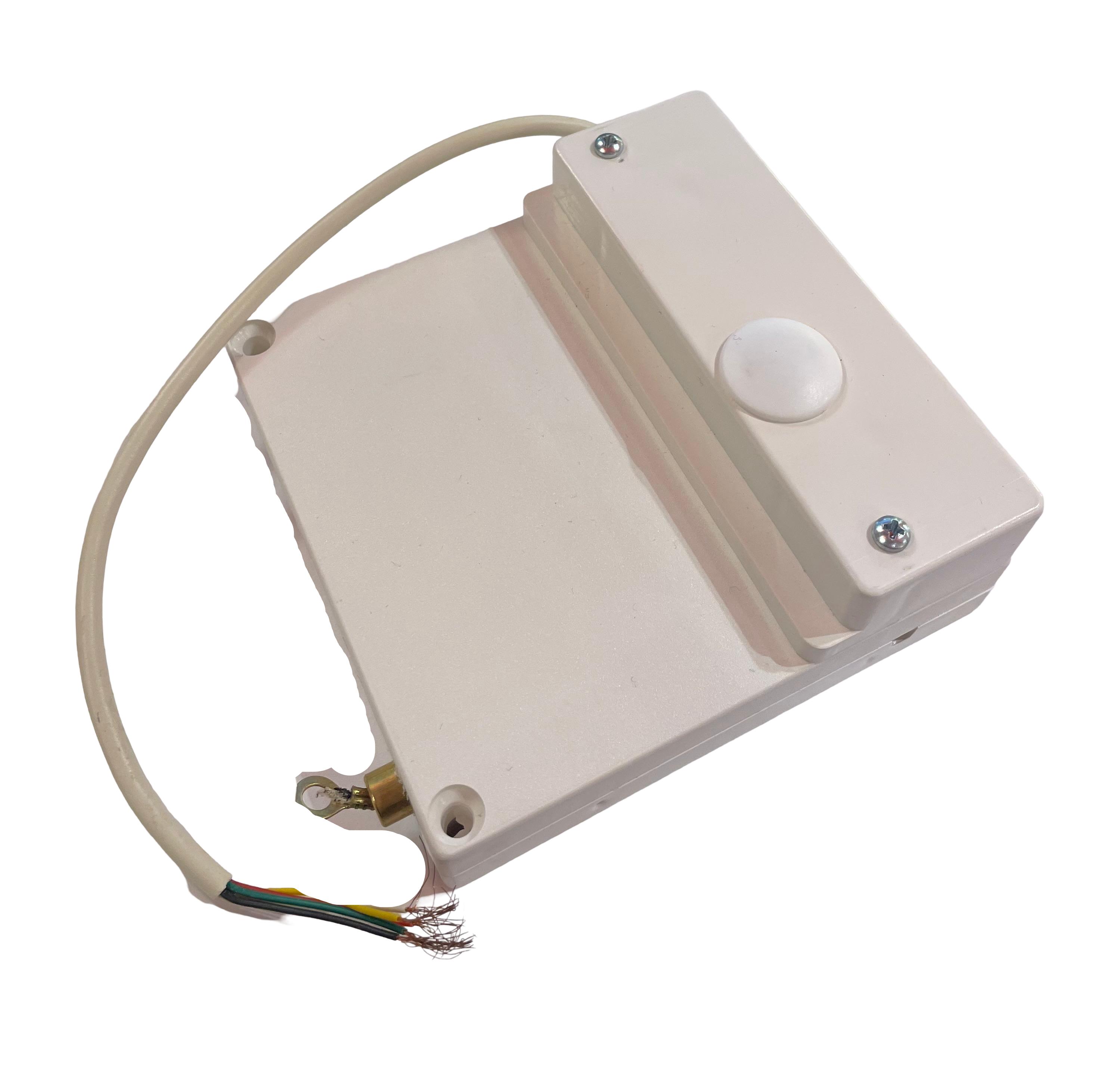

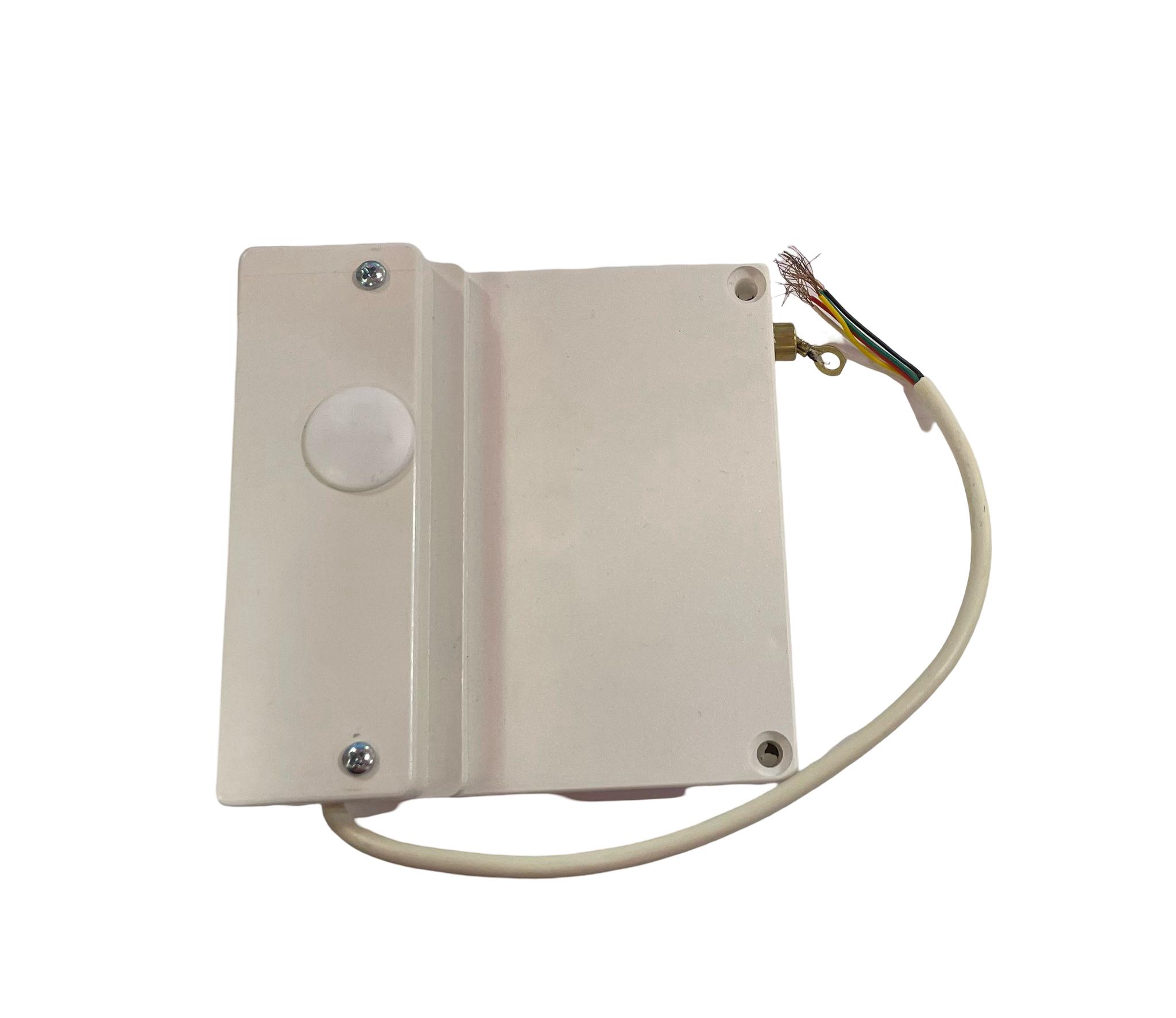

Contatto a fune per la protezione di saracinesche e tapparelle contro il tentativo di solleva-mento, strappo o taglio. Viene installato all'interno del cassone e risulta completamente invisibi-le. Il suo funzionamento, assicurato in qualsiasi posizione della serranda, è controllato da un piccolo circuito temporizzatore estremamente semplice ed affidabile.
L'avanzamento o il rientro di un massimo di 6/7 cm della fune di comando, effettuato in modo indifferentemente rapido o lento provoca l'apertura del circuito che si ripristina auto-maticamente dopo circa 5 sec.
Ne deriva che spostamenti minori dovuti ad assestamenti, a scivolamento verso il basso per gravità, a percussioni volontarie o involontarie, a colpi di vento, ecc, non possono in alcun modo essere causa di falsi allarmei,
Ammettendo di aver arrestato la fune esattamente nel punto in cui si è verificata l'apertura del circuito, sono nuovamente necessari da questo punto ulteriori 6/7 cm di corsa della medesima per avere una successiva apertura.
Non esistono quindi punti critici di funzionamento. Dimensioni mm 100 x 100 x 40 h
Peso 220gr.
SA
08:00
09:00
10:00
INSTALLAZIONE
Qualora per motivi di spazio non fosse possibile l'installazione del contatto a filo del bordo della feritoia di uscita della serranda dal cassone, si consiglia l'utilizzo della slitta art. 474 che permette il fissaggio del contatto in posizione più arretrata. Prima di effettuare il serraggio delle viti che bloccano il corpo del contatto al piano del cassone sincerarsi che il medesimo non pre-senti asperita particolari che potrebbero, deformandolo, danneggiare o bloccare il ruotismo interno del contatto.
11:0
12:0
13:0
D
COLLEGAMENTO ELETTRICO
Rosso
+12V+20%
Grigio
12V ± 20%
Bianco
comune
Giallo
chiuso con relé attratto
Verde
chiuso con relè diseccitato
Assorbimento 30 mA con relè eccitato
Per proteggere la linea è buona norma posizionare il ponticello S3 come raffigurato in A, cioè con relè sempre attratto. In caso però di più circuiti in serie, per evitare un elevato assorbi-mento di corrente, e suffciente che un solo circuito a caso abbia il ponticello posizionato come in A mentre tutti gli altri possono averlo come in B. Fare ovviamente attenzione poichè a seconda del posizionamento A o B. dovrà essere prelevato il consenso N.C. rispettivamente dal conduttore gisilo oppure verde.
Contatto fornito in posizione "B" (rele diseccitato).
Per averlo in posizione "A" (relè eccitato), togliere il tappo e spostare il cavallotto S3 nella posizione desiderata, quindi chiudere.
