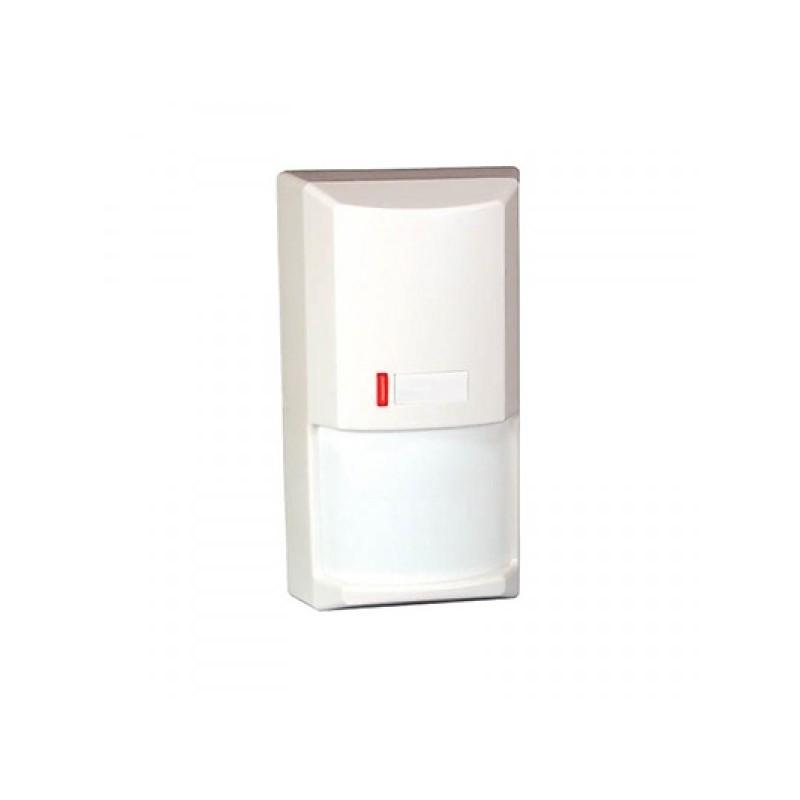

BOSCH DS860B-ITA è un sensore tripla tecnologia con una portata di 18 MT x 18MT. Dispone di elaborazione del segnale
utilizzando le tecnologie ad infrarossi passivi e microonde che permettono di generare un allarme quando entrambe le tecnologie di rilevazione vengono attivate contemporaneamente. Per l'attivazione dell'allarme è necessario che le segnalazioni
di allarme di entrambe le tecnologie siano riconosciute. L'elaborazione del segnale PIR grazie alla funzione Motion Analyzer II permette di utilizzare diverse soglie e finestre di verifica per analizzare sincronizzazione, ampiezza, durata e polarità dei segnali per decidere se far scattare l'allarme. L'allarme non si attiva in caso di livelli estremi di disturbo termico e di illuminazione causati da riscaldatori e condizionatori d'aria, correnti calde e fredde, luce solare, fulmini e fari in movimento. Questo sensore dispone anche di elaborazione del segnale microonde infatti i circuiti di analisi identificano ed ignorano le fonti ricorrenti di falso allarme. L'elaborazione adattativa si regola in base ai disturbi ambientali di fondo.

In questo modo si riducono i falsi allarmi mantenendo le prestazioni di rilevazione. BOSCH DS860B ha funzioni di test e Il LED di allarme, visibile all'esterno, lampeggia per indicare una condizione di guasto.

Sia le Microonde che la tecnologia PIR hanno possibilità di supervisione cosicché i circuiti brevettati, completamente supervisionati, per microonde e PIR offrono la copertura con una singola tecnologia nel caso di malfunzionamento della sezione
a microonde. Utilizzano un circuito di memoria per l'esecuzione forzata di un autotest in qualsiasi momento.
Il sensore è immunità a correnti d'aria ed insetti questo grazie alla sua camera ottica sigillata.

Questo modello B lavora su una frequenza di microonda a 9,9 GHz. E' possibile utilizzare questo sensore anche per portate superiori, fino ai 30 mt, montato a circa 1,5mt di altezza. Questo con l'apposita lente opzionale, disponibile su richiesta, ORL92-3.

SPECIFICHE TECNICHE.

Design contenitore
Dimensioni: 12,7 cm x 7,1 cm x 5,6 cm
(5 X 2,8 X 2,2")
Materiale: Contenitore in plastica ABS ad elevata resistenza
Note ambientali
Temperatura di esercizio:
Da -40 °C a +49 °C
Per installazioni certificate UL, da 0 °C a +49 °C
Immunità alle interferenze da radiofrequenze (RFI):
Nessun allarme o configurazione su frequenze critiche
nella gamma compresa tra 26 MHz e
950 MHz a 50 V/m.
Montaggio
Gamma altezza: Da 1,8 m (con lente opzionale) a 2,4 m (montaggio standard da 2 a 2,4mt)
Posizione: Montaggio superficiale o ad angolo
Uscite
Allarme: Relè reed a doppio scambio con contatti puliti a 28VDC, durata allarme 2-3 secondi
Antimanomissione:
Interruttore antimanomissione normalmente chiuso.
Portata contatti a 28 VDC, 125 mA max.
Requisiti di alimentazione
Consumo corrente: 16 mA a 12 VDC
Tensione: Da 9 VDC a 15 VDC
Portata microonda regolabile con apposito potenziometro
